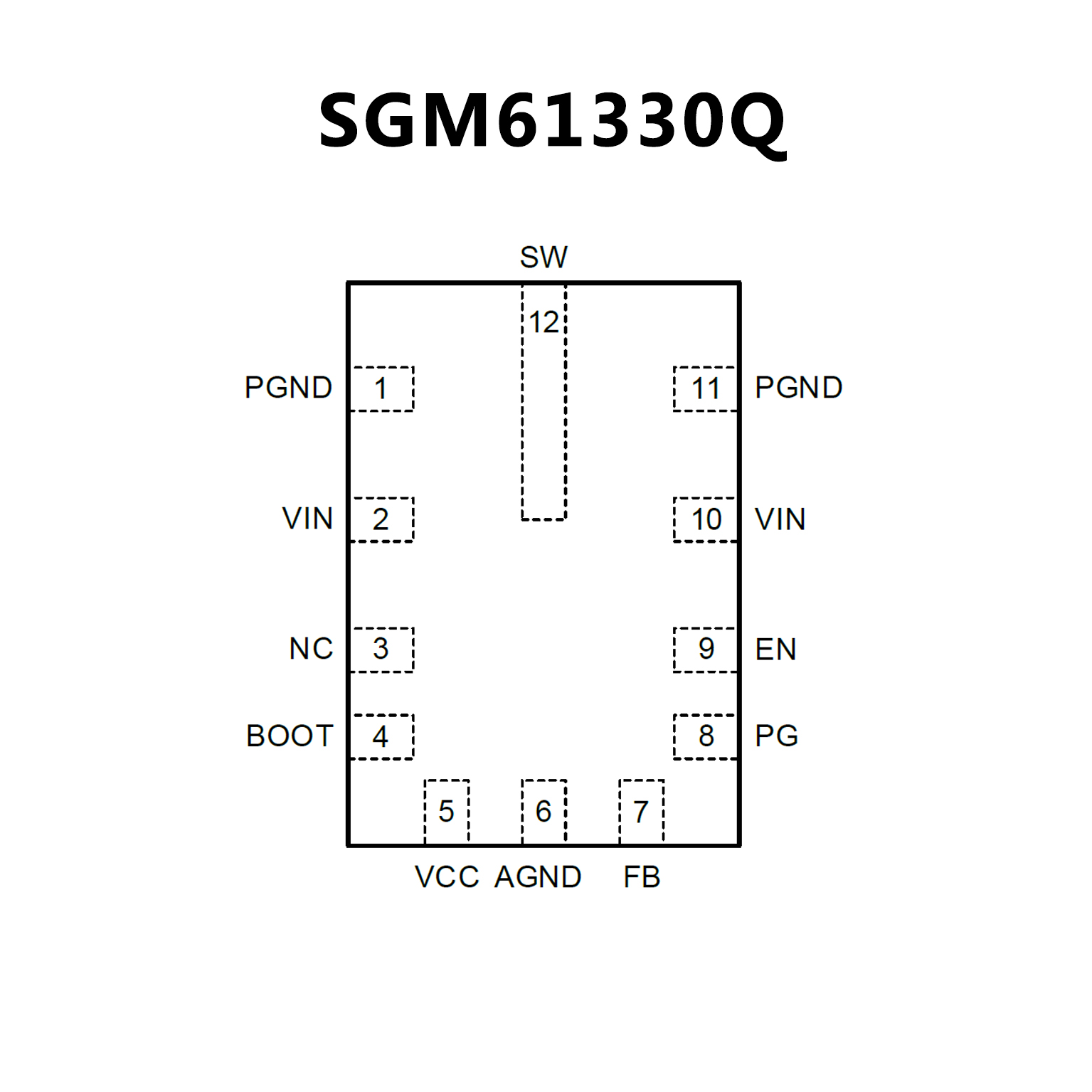

SGM61330AQ.pdf? Wide 3.8V to 36V Input Voltage Range
? Up to 3A Continuous Output Current
? SGM61330:
1V to 24V Output Voltage Range
PFM at Light Load Condition
? Fixed Switching Frequency
SGM61330A: 400kHz
SGM61330B: 1.4MHz
SGM61330C: 2.1MHz
? Power-Good Flag and Precision Enable
? Integrated RDSON Switches:
TQFN-2×3-12AL: 65m?/42m? (TYP)
SOIC-8 (Exposed Pad): 78m?/55m? (TYP)
? High Efficiency at Light Load Condition
? Ultra-Low Shutdown Current: 2.1μA (TYP)
? Low Quiescent Current: 29μA (TYP)
? Peak Current Mode Control
? Cycle-by-Cycle Current Limit
? 4ms (TYP) Internal Soft-Start Time
? -40℃ to +125℃ Operating Temperature Range
? Available in Green TQFN-2×3-12AL and SOIC-8 (Exposed Pad) Packages
? 符合面向汽車應用的 AEC-Q100 標準：
溫度等級 1：–40°C 至 +125°C，TA
? 提供功能安全
可幫助進行功能安全系統設計的文檔
? 專用于條件嚴苛的汽車應用
輸入電壓范圍：3.8V 至 36V
輸出電壓范圍：1V 至 24V
輸出電流：3A
75mΩ/50mΩ RDS-ON 功率 MOSFET
峰值電流模式控制
最短導通時間很短，只有 68ns
頻率：400kHz、1.4MHz、2.1MHz
集成補償網絡
? 低 EMI 和開關噪聲
HotRod? 封裝
并行輸入電流路徑
? 可在所有負載下進行高效電源轉換
峰值效率 > 95%
低至 5μA 的關斷靜態電流
低至 25μA 的工作靜態電流

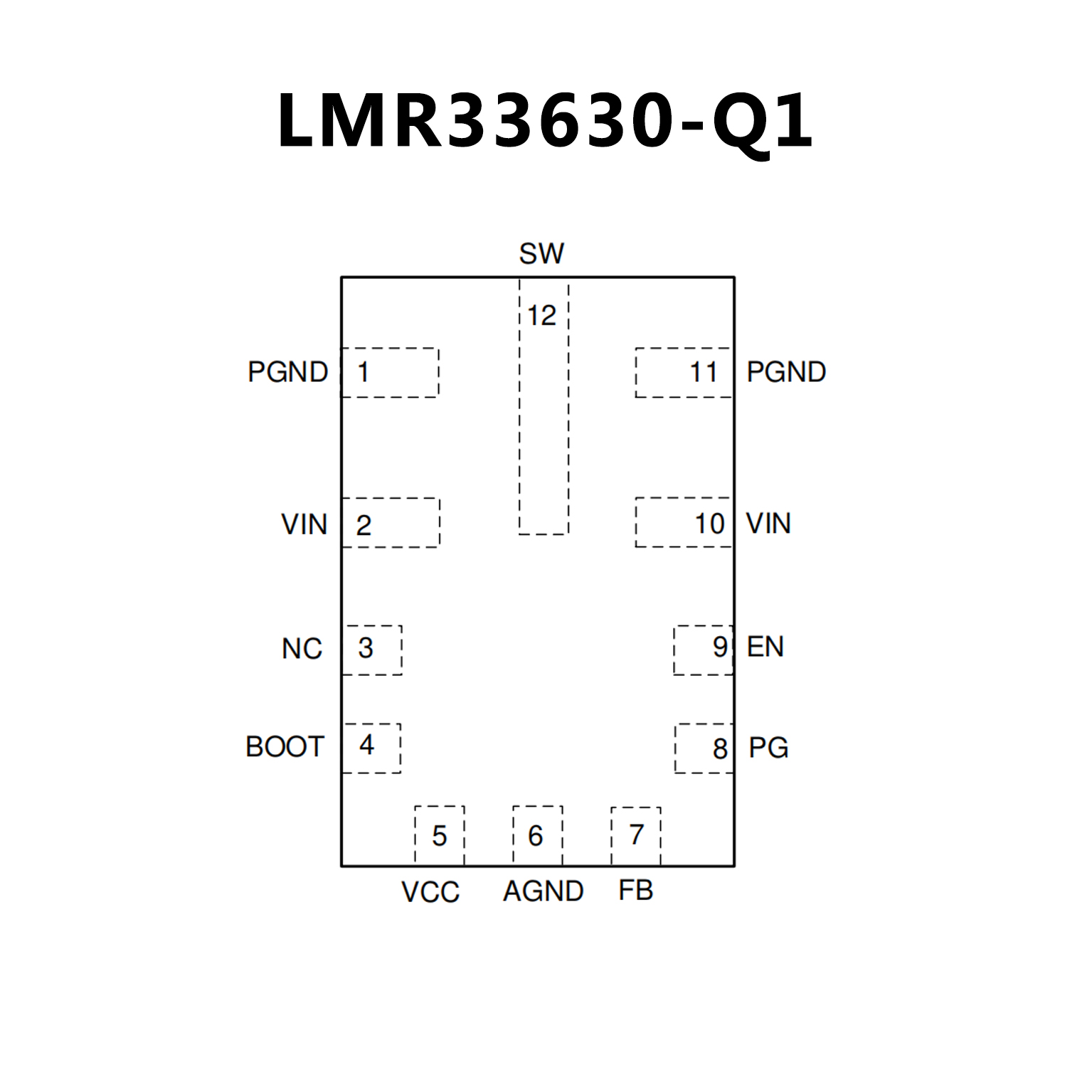

? 使用 LMR33630-Q1 并借助 WEBENCH? Power Designer
創建定制設計方案
