SGM37895.pdf
No.10915
● 輸入電源電壓范圍：2.7V至5.5V
● 閃光燈模式與手電筒模式驅動電流之比為10:1
● 精確的閃光燈額定電流：750mA/1000mA
● 用I2C降低額定電流（100%/ 80%/64%/51%）
● 精確的閃光超時保護時間：575ms（典型值）
● 通過I2C設置低電池電壓檢測的閾值（3.0V-3.7V）
● 在電源電壓過低或過熱的條件下自動降低閃光燈驅動電流（100%/66%/33%/0%）
● 碰撞躲避監測
● 閃光期間狀態監視
● I2C接口

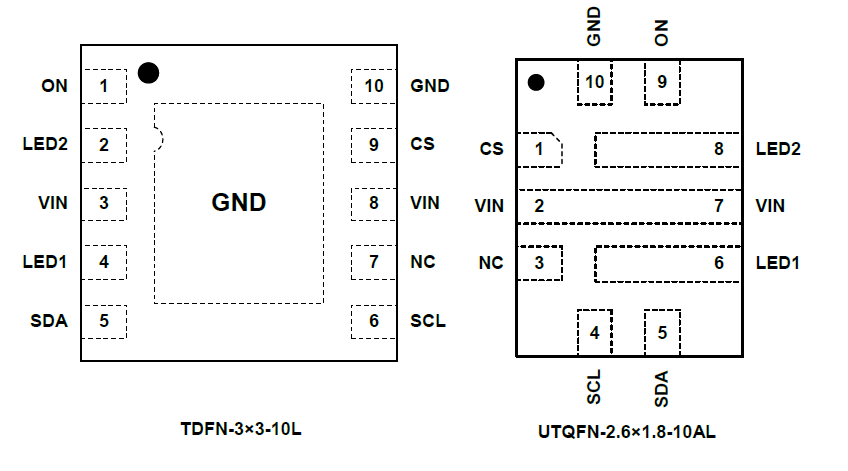

● 綠色TDFN-3×3-10L與UTQFN-2.6×1.8-10AL封裝

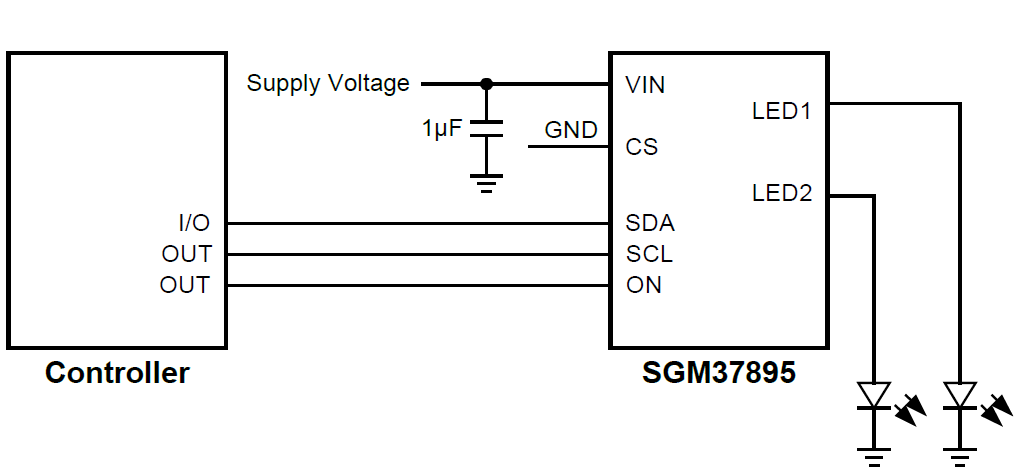

SGM37895是一款雙路LED閃光燈驅動器，其內部集成了兩個由I2C設置的電流源（可設置的閃光燈驅動電流為750mA/1000mA，默認值750mA）。
因為采用線性閃光驅動結構而無需電感，同時其輸出允許LED負極接地，所以可實現緊湊的PCB布局并具有極低的EMI和良好的散熱特性。
閃光期間SGM37895可通過I2C指令降低任一通道驅動電流，共有四個級別：100%/80%/64%/51%。
為防LED閃光燈過熱，當閃光燈驅動電流連續輸出超過575ms后，閃光燈超時保護計時器會強制關閉輸出。而閃光期間若溫度超過168℃或電源電壓低于設定的閾值電壓（通過I2C設置，默認值3.4V），芯片會自動按比例（100%/66%/33%/0%）降低閃光燈驅動電流。
在手電筒模式下，其電流為閃光燈驅動電流的10%。當設置為100%額定電流時，具有緩慢開啟功能，而設置為80%/64%/51%時則正常啟動。
SGM37895的16進制I2C地址為0xA7（讀）/0xA6（寫）。SGM37895采用TDFN-3×3-10L以及UTQFN-2.6×1.8-10AL綠色封裝，工作溫度范圍為-40℃至+85℃。為增強散熱性能建議盡可能增加VIN， LED1與LED2引腳覆銅的面積。
